新電元

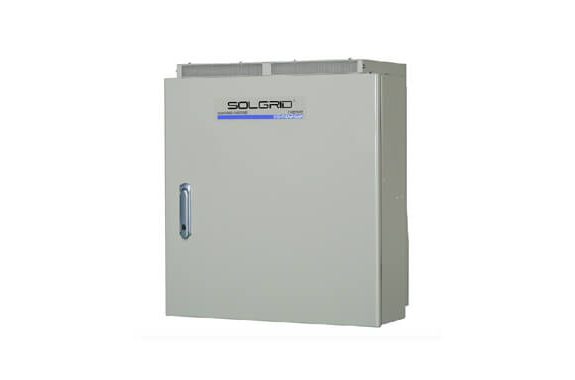

PVS010T200B

形式 PVS010T200B
メーカー名 新電元
方式 絶縁方式 高周波絶縁
冷却方式 強制風冷
直流入力 定格入力電圧 DC400V
運転入力電圧範囲 DC150~600V
(定格出力電圧範囲) (DC250~600V)
MPPT動作電圧範囲 DC150~550V
最大入力電流 DC45A※1
最大入力回路数 7回路※2
接続可能な太陽電池 解放電圧の合計 DC600V以下
短絡電流の合計 DC63A(13A/回路)以下※3
交流出力 電気方式 三相3線式
定格電圧 AC202V(電圧追従範囲:AC182~222V)
定格周波数 50/60Hz(自動切替)
定格出力電力 10kW
定格出力基本波力率 0.95以上
出力電流歪率 総合5%以下、各次3%以下
電力変換効率(定格入出力時) 94% typ (接続箱機能を除く)
単独運転 検出機能 受動的検出方式 電圧位相跳躍検出方式
能動的検出方式 周波数シフト方式
自立運転出力 (オプション) 電気方式 単相3線式
定格電圧 AC100V/200V
定格出力電力 AC200V 6kW(6kVA) AC100V 3kW(3kVA)×2
系統連系保護機能 系統電圧上昇(OVR)/系統電圧低下(UVR)/ 系統周波数上昇(OFR)/系統周波数低下(UFR)
電圧上昇抑制待機 標準整定値:200秒(0秒 選択可※6)
力率一定制御 標準整定値:1.00 整定値範囲:0.80~1.00(整定値刻み0.01)※5
その他の機能 電圧上昇抑制機能、外部入力信号操作(OVGR等)機能、通信機能
操作パネル表示 日本語
外形寸法(W)×(D)×(H)(mm) 突起部・-SKオプションを除く 600×305×650
質量 62kg以下
外箱材質 SUS(ステンレス鋼)
環境仕様 設置場所 屋内、屋外(重塩害地域を除く)※4
周囲温度 -20~+50℃
相対湿度 10~90%RH
※1 太陽電池の短絡電流ではありません。 ※2 接続箱機能を使わない場合は1回路となります。 ※3 太陽電池のバラツキ、温度特性を考慮して選定してください。 ※4 重塩害地域、および、周辺の建物や設備などに塩害対策を施している地域に設置する場合は、重塩害オプションをご使用ください。また、波しぶきが直接かかる地域でのご使用は避けてください。 ※5 力率一定機能を使用する場合、三相10kW, 9.9kW, 単相9.9kWはJET非認証機となります。 ※6 製造番号200001番以降からの機能となります。
