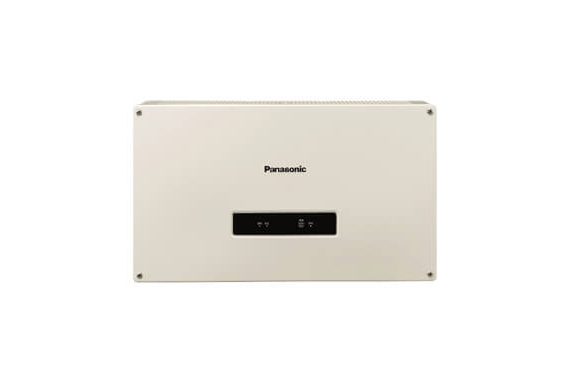

パワーコンディショナ

VBPC255C2

形式VBPC255C2
メーカー名パナソニック
定格出力5.5kW
絶縁方式トランスレス方式
入力運転電圧範囲DC50~450V※4
定格出力電圧AC202V 50/60Hz
最大入力動作電流40A(最大14.5A/1入力)
消費電力待機時(夜間):1W未満 50Hz:25VA未満/60Hz:30VA未満、
運転時:0W/0VA
入力回路数4回路
定格入力電圧DC330V
定格時電力変換効率※195.0%[力率.0.95時]
定格力率0.95
力率(JET認証範囲)0.80~0.95 0.01刻みで可変(出荷時0.95)
単独運転検出受動的方式、能動的方式(多数台連系対応単独運転防止機能)
力率一定制御対応(0.80~1.00(0.01毎))
停電手動復帰対応
冷却方式強制空冷 ( 内部撹拌ファン有り)
使用温度範囲-20℃~+50℃※5
外形寸法(W×H×D)706×407×214mm
連系電気方式(相数)単相2線式(単相3線式配電線に連系)
連系保護交流過電流、直流過電圧、直流不足電圧、交流不足電圧、交流過電圧、
周波数上昇、周波数低下、電圧上昇抑制機能、2017年度FRT要件
本体質量26kg (ガード、壁取付板含む30kg)
自立運転※2機能なし
インバータ方式電圧型電流制御方式
スイッチング方式正弦波PWM方式
遠隔出力制御対応(全ての地域で使用可能)
運転音(定格出力時)33dB以下※6
進相無効電力制御対応
外部停止入力端子対応
通信方式MODBUS、RS(独自通信)切替式
設置場所屋外用※3
※1 JIS C 8961に基づく効率測定方法による定格負荷効率を示します。
※2 自立運転用コンセントを増設するための自立運転出力端子付き。自立運転用コンセントを増設される際には配線工事が必要です。
※3 次の場所には設置しないでください。
●直射日光の当たる場所。
●塩害地域[VBPC246B3、VBPC259B3を塩害地域・重塩害地域に設置される際は、オプションの耐塩害仕様壁取付板(品番:VB8TP46SU、VB8TP59SU)、耐重塩害用オプションキット(品番:VB8TP46KTA、VB8TP59KTA)をご使用ください。VBPC255C2、VBPC244B1、VBPC255B1、 VBPC255GC1は塩害地域設置対応機種ではありません。]
●塵埃のある場所。
●畜舎・温泉など硫化ガス・爆発性・可燃性・腐食性など有毒ガスのある場所
●振動または衝撃を受ける場所
●風通しの悪い場所
●リモコンは屋内設置になります。リモコンを屋外に設置する場合は、防水・防塵性能を保つことができる当社盤用キャビネット屋外用(情報商品営業部扱い品番BPC3315V等)を使用してください。使用温度範囲-20℃~+50℃を守って設置してください。設置場所の詳細につきましては、施工説明書をご参照ください。
※4 電気設備技術基準の対地電圧は450V以下であることと規定されています。450V以下となるようなシステム設計をしてください。
※5 40℃を超え50℃以下の周囲温度では、内部温度により発電出力を絞ることがあります。
※6 測定方法はJIS C 8980 11.9騒音測定による。設置環境・測定条件などの違いで表示の値より大きくなることがあります。※電気機器は洗面所や脱衣所など、湿度の高いところ、屋根裏、納戸、押入れなど、夏場、温度上昇の可能性のあるところでの設置は避けてください。パワーコンディショナは、インバータ機器なので、起動時、発電動作中、うなり音のすることがあります。また、系統の電圧状況により、発電が抑制されることがあります。
*小さなお子様や青少年の方に周波数の高い音(キー音)が聞こえる場合がありますが故障ではありません。
