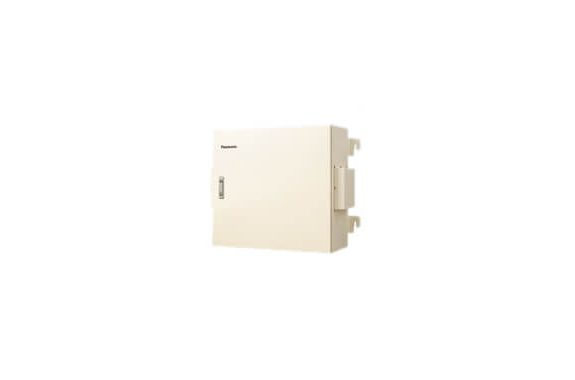

パワーコンディショナ

VBPCTA0H

形式VBPCTA0H
メーカー名パナソニック
品名高周波絶縁型 三相パワーコンディショナ
定格出力10.0kW
絶縁方式高周波絶縁トランス方式
最大電力追尾範囲DC180V~540V
定格出力電圧AC202V
定格出力周波数50Hzまたは60Hz
最大入力電流40.0A
入力運転電圧範囲DC150~550V
消費電力待機時消費電力 1w未満 皮相電力 50Hz 160VA未満 60Hz 190VA未満
入力回路数1(一括入力:接続箱機能なし)
定格入力電圧DC400V
定格出力電流28.6A
定格時電力変換効率93%
※JIS C 8961で規定に基づいた値です。
出力基本波力率0.95以上(定格出力の20%以上において)
高調波電流含有率総合5%、各次3%以下(定格出力時、50%出力時)
FRT要件2017年度FRT要件対応
力率一定制御対応(0.80~1.00(0.01毎))
停電手動復帰対応
冷却方式強制空冷
使用温度範囲-15℃~+50℃※1
外形寸法幅830×奥行329×高さ662(mm)
運転音(定格出力時)50dB(測定方法はJIS C 8980 11.9 騒音測定による)※2
連系電気方式(相数)三相3線※3
質量63.0㎏
マイルドホワイト(NW-K20)(2.5Y9/1)半ツヤ
※1 40℃を超え50℃以下の周囲温度では、内部温度により発電出力を絞ることがあります。
※2 設置環境・測定条件などの違いで表示の値より大きくなることがあります。
※3 日本国内の低圧連系システムにみられる電灯・動力共用三相4線式やスター/デルタ結線の電力系統と外付けの絶縁トランスなしで直接連系することが可能です。
*小さなお子様や青少年の方に周波数の高い音(キー音)が聞こえる場合がありますが故障ではありません。
