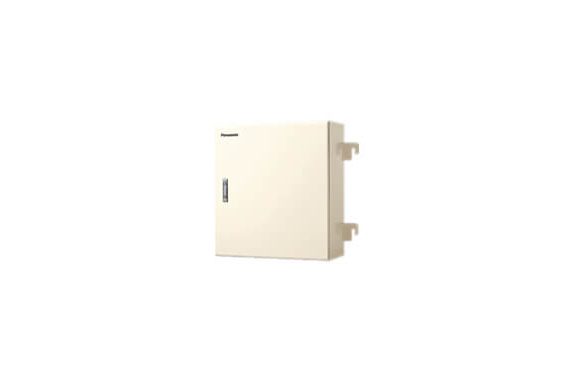

パワーコンディショナ

VBPCTA0A4

形式 VBPCTA0A4
メーカー名 パナソニック
品名 トランスレス型 三相パワーコンディショナ 10kWタイプ接続箱一体型
定格出力 10kW
最大電力追尾範囲 DC180~540V
定格出力電圧 AC202V
定格出力周波数 50Hzまたは60Hz
最大入力電流 40A(最大10A/1回路)
入力運転電圧範囲 DC150V~600V
消費電力 待機時消費電力 1w未満 皮相電力 50Hz 60VA未満 60Hz 72VA未満
入力回路数 6回路
定格入力電圧 DC400V
定格出力電流 28.6A
定格時電力変換効率 94.5%(接続箱機能含む) ※JIS C 8961で規定に基づいた値です。
出力基本波力率 0.95以上(定格出力の20%以上において)
高調波電流含有率 総合5%、各次3%以下(定格出力時、50%出力時)
FRT要件 2017年度新FRT要件対応
力率一定制御 対応(0.80~1.00(0.01毎))
停電手動復帰 対応
冷却方式 強制空冷
使用温度範囲 -20℃~+50℃※1
外形寸法 幅760×奥行325×高さ700(mm)
運転音(定格出力時) 50dB(測定方法はJIS C 8980 11.9 騒音測定による)※2
連系電気方式(相数) 三相3線(S(V)相接地 V結線)
質量 66.0㎏
マイルドホワイト(2.5Y9/1)半ツヤ
※1 40℃を超え50℃以下の周囲温度では、内部温度により発電出力を絞ることがあります。 ※2 設置環境・測定条件などの違いで表示の値より大きくなることがあります。 ※ 小さなお子様や青少年の方に周波数の高い音(キー音)が聞こえる場合がありますが故障ではありません。 ※ 次の場所には設置しないでください。 ●直射日光の当たる場所。 ●塩害地域。 ●塵埃のある場所。 ●爆発性・可燃性・腐食性およびその他有毒ガスのある場所。 ● 振動または衝撃を受ける場所。 ● 風通しの悪い場所使用温度範囲-20℃~+50℃を守って設置してください。設置場所の詳細につきましては、施工説明書をご参照ください。 ※ 直流回路の接地を行うと、パワーコンディショナが正常に動作しないため、正極または負極接地が必要な太陽電池については接続できません。
