日新電機

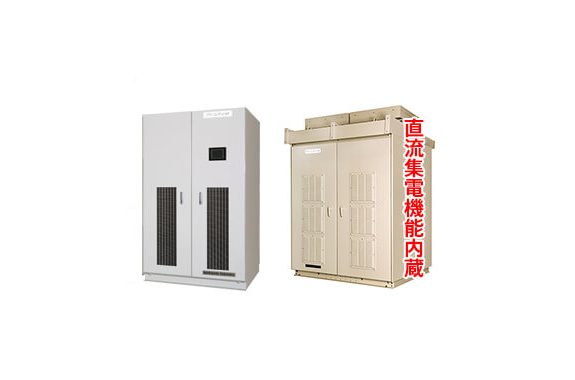

SPM100-CS1B
| 形式 | SPM100-CS1B | |
|---|---|---|
| メーカー名 | 日新電機 | |
| 仕様 | 100kW | |
| 設置場所 | 屋内/屋外 | |
| 入力回路数 | 1回路 (最大電線条数：4条)※1 | |
| 入力運転電圧範囲 | DC320～750V※2 | |
| 変換効率 | 定格出力時 | 94.5% |
| 最大効率 | 95.9%※3 | |
| 出力基本波力率 | 0.95以上※4 | |
| 出力電流歪率 | 総合 | 5%以下 |
| 各自 | 3%以下 | |
| 絶縁方式 | 商用周波絶縁方式 | |
| 交流出力電圧 | 三相3線 50/60Hz AC202/420/440V | |
| 連系保護 | 過電圧（OVR）、不足電圧（UVR） | |
| 周波数上昇（OFR）、周波数低下（UFR） | ||
| 単独運転検出 | 受動的方式：電圧位相跳躍検出方式 | |
| 能動的方式：無効電力変動方式 | ||
| 通信方式 | RS-485（出力制御はModbus RTUプロトコル） | |
| 周囲温度 | -10～40℃ | |
| （40～45℃までは出力制限にて運転継続） | ||
| 相対湿度 | 30～90%（結露なきこと） | |
| 標高 | 1,000m以下 | |
| 外形寸法 （幅・奥行き・高さmm） | 屋内：1,000×900×2,000 屋外：1,250×1,630×2,600 | |
| 質量 | 屋内：1,200kg 屋外：1,750kg | |
| ※1 銅バーに複数配線可能 ※2 最大電力追従範囲 ※3 最大効率は実力値 ※4 力率一定制御機能付 | ||
