新電元

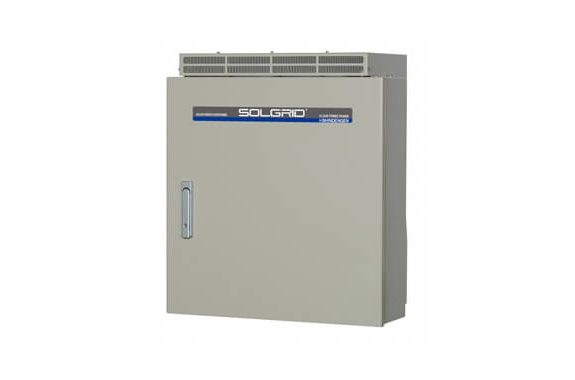

PVS012T200B

>
形式PVS012T200B
メーカー名新電元
方式絶縁方式高周波絶縁
冷却方式強制風冷
直流入力定格入力電圧DC400V
運転入力電圧範囲DC150~600V
(定格出力電圧範囲)(DC340~600V)
MPPT動作電圧範囲DC150~550V
最大入力電流DC45A※1
最大入力回路数7回路※2
接続可能な太陽電池解放電圧の合計DC600V以下
短絡電流の合計DC63A(13A/回路)以下※3
交流出力電気方式三相3線式
定格電圧AC202V(電圧追従範囲:AC182~222V)
定格周波数50/60Hz(自動切替)
定格出力電力12.375kW
定格出力基本波力率0.95以上
出力電流歪率総合5%以下、各次3%以下
電力変換効率(定格入出力時)93.5% typ (接続箱機能を除く)
単独運転
検出機能
受動的検出方式電圧位相跳躍検出方式
能動的検出方式周波数シフト方式
自立運転出力
(オプション)
電気方式単相3線式
定格電圧AC100V/200V
定格出力電力AC200V 6kW(6kVA) AC100V 3kW(3kVA)×2
系統連系保護機能系統電圧上昇(OVR)/系統電圧低下(UVR)/ 系統周波数上昇(OFR)/系統周波数低下(UFR)
電圧上昇抑制待機標準整定値:200秒(0秒 選択可※6)
力率一定制御標準整定値:1.00 整定値範囲:0.80~1.00(整定値刻み0.01)※5
その他の機能電圧上昇抑制機能、外部入力信号操作(OVGR等)機能、通信機能
操作パネル表示日本語
外形寸法(W)×(D)×(H)(mm) 突起部・-SKオプションを除く600×305×675
質量63kg以下
外箱材質SUS(ステンレス鋼)
環境仕様設置場所屋内、屋外(重塩害地域を除く)※4
周囲温度-20~+50℃
相対湿度10~90%RH
※1 太陽電池の短絡電流ではありません。
※2 接続箱機能を使わない場合は1回路となります。
※3 太陽電池のバラツキ、温度特性を考慮して選定してください。
※4 重塩害地域、および、周辺の建物や設備などに塩害対策を施している地域に設置する場合は、重塩害オプションをご使用ください。また、波しぶきが直接かかる地域でのご使用は避けてください。
※5 力率一定機能を使用する場合、三相10kW, 9.9kW, 単相9.9kWはJET非認証機となります。
※6 製造番号200001番以降からの機能となります。
