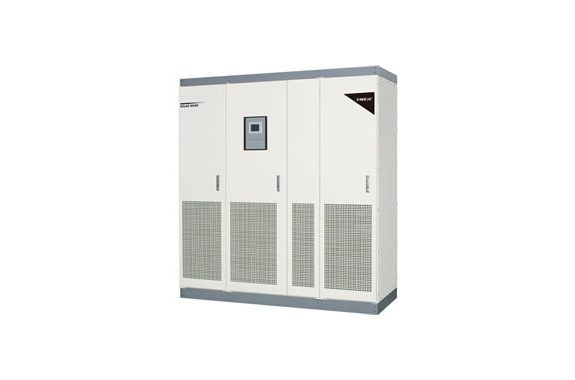

パワーコンディショナ

SOLAR WARE 500

<<<<<<<<<<<<<<<<<<<<<<<<<<
形式PVL-L0500
メーカー名TMEIC
定格出力500kW
絶縁方式トランスレス方式
電気仕様定格入力電圧DC350V
運転入力電圧範囲DC310V〜600V
最大電力追従制御範囲DC320V〜550V
定格出力電圧AC210V
定格周波数50Hz/60Hz
電気方式三相3線式
変換方式電圧型電流瞬時値制御方式
スイッチング方式正弦波PWM方式
出力力率0.95以上(力率制御機能付:0.85〜設定可)※1
交流出力電流歪率総合電流歪率:5%以下 各次調波電流歪率:3%以下※2
最大変換効率97.7%※3
定格変換効率97.1%※4
制御電源外部供給 (AC100V/無停電電源)+系統電源
補機電源外部支給 (AC210V-単相)
入出力雷サージ耐量40kA(クラスII)※5
外部通信方式標準:Ethernet (オプション:Modbus/TCP, RS485)
連系保護機能過電圧(OV)、不足電圧(UV)、周波数上昇(OF)
周波数低下(UF)、地絡過電圧(OVG)※6
単独運転検出受動方式電圧位相跳躍検出
能動方式周波数シフト方式(スリップモード周波数シフト方式)
盤構造設置方式屋内自立型
外線引込正面下部
冷却方式強制風冷方式
概略質量1300kg
寸法(W×D×H mm)1900×700×1900※7
使用環境周囲温度-5〜40℃
相対湿度15〜85%以下(ただし結露しないこと)
標高1000m以下
※1 定格出力時
※2 定格出力電流比
※3 50%出力時
※4 100%出力時
※5 JIS C 5381-1準拠
※6 地絡過電圧継電器(OVGR)は外部設置
※7 チャンネルベース不含
