パワーコンディショナ

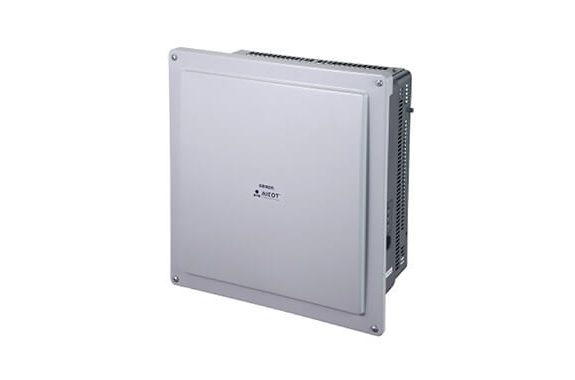

KPV-A55-SJ4
| 形式 | KPV-A55-SJ4 | |
|---|---|---|
| タイプ | 重塩害対応タイプ | |
| メーカー名 | オムロン | |
| 直流入力 | 定格入力電圧 | DC320V |
| 運転可能電圧範囲 | DC50～450V | |
| 最大許容短絡電流 | 4回路:DC44A（1回路11A）、3回路:DC36A（1回路12A） | |
| 最大動作入力電流 | 4回路:DC40A、3回路:DC33A | |
| 内蔵接続箱機能 | 4回路（1MPPT） | |
| 交流出力 | 定格容量 | 5.5kW（力率0.95時）、5.5kW（力率1.0時） |
| 定格交流出力電圧 | AC202 ±12V | |
| 電力変換効率 | 96.0％（JIS C 8961準拠） | |
| 定格力率 | 0.95 | |
| 力率設定範囲 | 1.0〜0.8 | |
| 単独運転検出方式 | 能動的方式：ステップ注入付周波数フィードバック方式（AICOT®） 受動的方式：周波数変化率 | |
| 絶縁方式 | トランスレス方式 | |
| 系統出力方式 | 単相2線式（単相3線式配電線に接続） | |
| 夜間の消費電力 | 有効電力:0.5W、皮相電力:11.5VA | |
| 使用周囲温度 | －20～50°C | |
| 使用周囲湿度 | 25～95％RH（ただし、結露および氷結なきこと） | |
| 騒音 | 29dB（Typ） | |
| 外形寸法（横×高さ×奥行） | 450×484×232mm | |
| 質量 | 本体:約20kg（フロントカバー約2kg含）、取付けベース板約2.5kg | |
| 本体冷却方式 | 自然空冷方式（内部攪拌ファンあり） | |
| ケース材質 | 金属ケース | |
| ケース外装色 | フロント:ライトグレー、サイド/リア:ダークグレー | |
| 取付け方式 | 壁掛け方式/C型鋼取付け方式（背板不要） | |
| 取付け方法 | ネジ止め/ボルト止め | |
| 設置環境 | 屋外設置 ※1 ※2 | |
| 保護構造 | IP66 | |
| JET認証登録番号 | MP-0152 | |
| ※1 直射日光が当たらない場所、揮発性、可燃性、腐食性およびその他の煙、ガスにさらされない場所等に設置してください。詳しくは必ず施工マニュアルでご確認してください。 ※2 海水の波しぶきが直接かからない場所（ただし台風や強風の一時的な海水の飛散は除く） | ||
