パワーコンディショナ

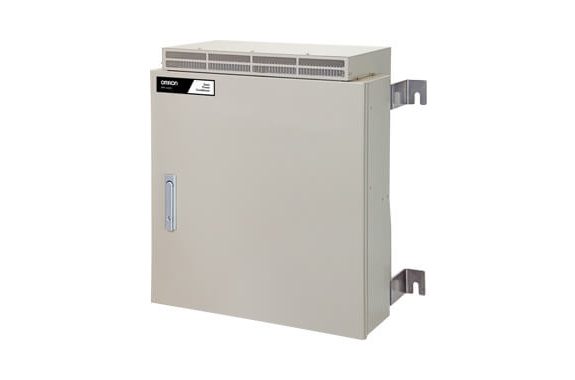

KPT-A123
| 形式 | KPT-A123（自立運転機能なしタイプ） | |
|---|---|---|
| メーカー名 | オムロン | |
| 直流入力 | 定格入力電圧 | DC400V |
| 運転可能電圧範囲 （定格出力範囲） | DC150～600V（DC340～600V） | |
| 許容最大短絡電流 | DC63A(1回路あたり13A) | |
| 最大動作入力電流 | DC45A | |
| 入力回路数 | 接続箱機能を使用する場合 7回路（DC13A/回路、合計DC63A） ※重塩害配線口プレート（オプション品）を使用した場合は最大6回路となります。 接続箱機能を使用しない場合 1回路（DC63A） | |
| 交流出力 | 定格容量 | 12.375kW |
| 定格交流出力電圧 | AC202V（電圧追従範囲：±20V） | |
| 定格周波数 | 50/60Hz（自動切替） | |
| 出力基本波力率 | 0.95以上 | |
| 出力電流歪率 | 総合5％以下、各次3%以下 | |
| 電力変換効率 （接続箱機能除く） | 93.5％ | |
| 単独運転検出方式 | 能動的方式：周波数シフト方式 受動的方式：電圧位相跳躍検出方式 | |
| 絶縁方式 | 高周波絶縁 | |
| 電気方式 | 連系運転時 | 三相3線式 |
| 自立運転時 | 単相3線式（自立運転機能ありタイプ） | |
| 自立運転時の定格容量 | AC200V 6kW（6kVA） / AC100V 3kW（3kVA）×2 | |
| 待機電力(※1) | 18W/40VA以下 | |
| 使用周囲温度 | －20～50°C | |
| 使用周囲湿度 | 10～90％RH（ただし結露なきこと） | |
| 騒音 | 52dB（Typ）以下 | |
| 外形寸法 （横×高さ×奥行） | 600×675×305mm | |
| 質量 | 約63kg | |
| 冷却方式 | 強制空冷 | |
| ケース材質 | 金属ケース | |
| ケース外装色 | マンセル 5Y7/1 | |
| 取付け方式 | 壁面架台取付 | |
| 取付け方法 | 据付用フランジと壁面架台をボルト止め | |
| 設置場所 | 屋外設置 ※2 | |
| 保護構造 | IP65 | |
| JET認証登録番号 | P-0247(KPT-A123) P-0246(KPT-A123-E) | |
| ※1 直流入力が無い場合(夜間)の系統からの入力電力となります。 ※2 海岸から500m以内および周辺の建物や設備等に塩害対策を施している地域、また、海岸からの距離にかかわらず海水のしぶきがかかる地域は除く。 重塩害配線口プレート（オプション品） 使用時：直接海水のしぶきのかかる場所を除く。台風などの強風により一時的に海水が飛来する場所は設置可能。 | ||
