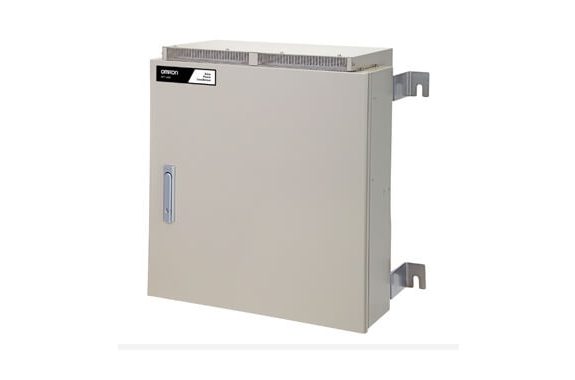

パワーコンディショナ

KPT-A100-E

形式KPT-A100-E(自立運転機能ありタイプ)
メーカー名オムロン
直流入力定格入力電圧DC400V
運転可能電圧範囲
(定格出力範囲)
DC150~600V (DC250~600V)
許容最大短絡電流DC63A(1回路あたり13A)
最大動作入力電流DC45A
入力回路数接続箱機能を使用する場合
7回路(DC13A/回路、合計DC63A)
※重塩害配線口プレート(オプション品)を使用した場合は最大6回路となります。

接続箱機能を使用しない場合
1回路(DC63A)
交流出力定格容量10kW
定格交流出力電圧AC202V(電圧追従範囲:±20V)
定格周波数50/60Hz(自動切替)
出力基本波力率0.95以上
出力電流歪率総合5%以下、各次3%以下
電力変換効率
(接続箱機能除く)
94%
単独運転検出方式能動的方式:周波数シフト方式 受動的方式:電圧位相跳躍検出方式
絶縁方式高周波絶縁
電気方式連系運転時三相3線式
自立運転時単相3線式(自立運転機能ありタイプ)
自立運転時の定格容量AC200V 6kW(6kVA) / AC100V 3kW(3kVA)×2
待機電力(※1)18W/40VA以下
使用周囲温度-20~50°C
使用周囲湿度10~90%RH(ただし結露なきこと)
騒音52dB(Typ)以下
外形寸法
(横×高さ×奥行)
600×650×305mm
質量約62kg
冷却方式強制空冷
ケース材質金属ケース
ケース外装色マンセル 5Y7/1
取付け方式壁面架台取付
取付け方法据付用フランジと壁面架台をボルト止め
設置場所屋外設置 ※2
保護構造IP65
JET認証登録番号P-0237(KPT-A100)
P-0235(KPT-A100-E)
※1 直流入力が無い場合(夜間)の系統からの入力電力となります。
※2 海岸から500m以内および周辺の建物や設備等に塩害対策を施している地域、また、海岸からの距離にかかわらず海水のしぶきがかかる地域は除く。
重塩害配線口プレート(オプション品)
使用時:直接海水のしぶきのかかる場所を除く。台風などの強風により一時的に海水が飛来する場所は設置可能。
