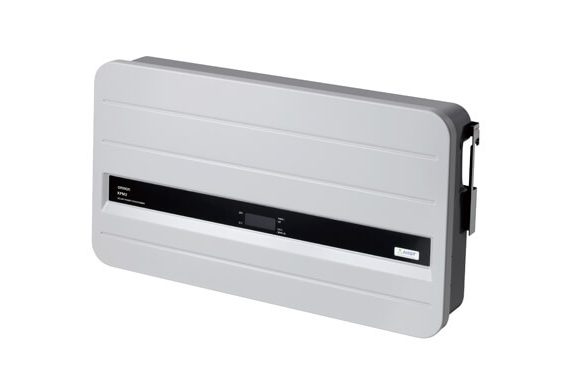

パワーコンディショナ
KP55M-PJ4-A
| 形式 | KP55M-PJ4-A | |
|---|---|---|
| メーカー名 | オムロン | |
| 直流入力 | 定格入力電圧 | DC250V |
| 最大入力電流 | DC38A | |
| 運転可能電圧範囲 | DC60～400V | |
| 内蔵接続箱機能 （1回路あたり最大入力電流） | 4回路（9.5A/回路） 形KP44M-A/KP55M-Aは除く | |
| 交流出力 | 定格容量 | 5.5kW |
| 電力変換効率 | 94.5％（※3） | |
| 単独運転検出方式 | 能動的方式：ステップ注入付き周波数フィードバック方式（AICOT®） 受動的方式：周波数変化率 | |
| 絶縁方式 | トランスレス方式 | |
| 電気方式 | 連系運転時 | 単相2線式（単相3線式配電線に接続） |
| 自立運転時 | 単相2線式 | |
| 自立運転時の定格容量 | 1.5kVA | |
| 夜間消費電力 | 有効電力:0.5W 皮相電力:11.5VA | |
| 使用周囲温度 | －20～45°C | |
| 使用周囲湿度 | 25～95％RH（ただし結露なきこと） | |
| 外形寸法（横×高さ×奥行） | 720×400×220mm | |
| 質量 | 約36kg（カバー:約3kg、本体:約28kg、取付ベース板:約5kg） | |
| 冷却方式 | 自然空冷（内部撹拌ファンあり） | |
| ケース材質・外装色 | 金属ケース フロント：ライトグレー、サイド：ダークグレー | |
| 取付け方式 | 壁掛け方式 | |
| 取付け方法 | ネジ止め | |
| 保護構造 | IP55（水抜き穴部:IP44）（※1） | |
| 騒音 | 29dB(Typ) | |
| JET認証登録番号 | MP-0016 MP-0015（※2） | |
| ※1 重塩害対応タイプのIP65のKPM-SJ4もございます。詳しくは、カタログ番号：KAND-003を参照ください。 ※2 KP44M-PJ4-A/KP55M-PJ4-Aの場合のJET認証登録番号また、以下の機能が付加されます。 ・外部入出力リレー端子：故障・運転・自立運転の状態出力、ゲートブロック入出力 ※3 KP55M-Aは、95% | ||
