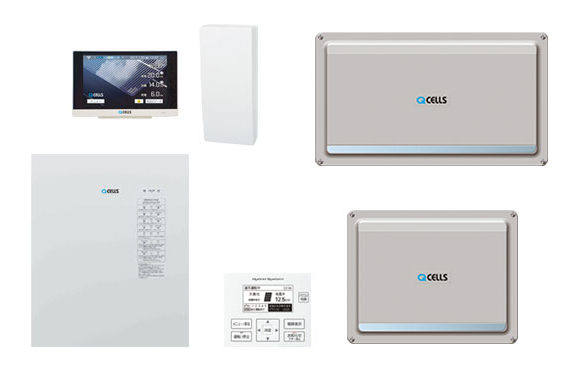

ハイブリッド蓄電システム
HQJB-Aシリーズ
| 品名 | 型番 | 仕様 |
|---|---|---|
| ハイブリッドパワーコンディショナ | HQJB-H55R-A1 | 定格出力5.5kW 変換効率96.5% |
| 蓄電池ユニット | HQJB-BU56-A1 | 蓄電容量5.6kWh |
| カラーモニターセット | HQJP-MSET-A2 | |
| カラーモニター | HQJP-MC-A2 | |
| 送信ユニット | HQJP-MUK-A2 | |
| * ハイブリッド蓄電用リモコン：DC/DCコンバータに同梱。 | ||
ハイブリッドパワーコンディショナ
| 形式 | HQJB-H55R-A1 | |
|---|---|---|
| メーカー名 | Qセルズ | |
| 直流入力 | 定格入力電圧 | DC330V |
| 入力運転電圧範囲 | DC40～450 V | |
| 入力回路数 | 太陽電池: 4回路 蓄電池（充放電コンバータ） : 1回路 | |
| 系統連系出力(交流) | 定格出力電圧 | AC202V |
| 電気方式 | 単相2線式（接続方式：単相3線式） | |
| 定格出力電力 | 5.5kW | |
| 定格電力変換効率 | 96.5％（JIS C8961に基づく） | |
| 電気方式 | 単相2線式 | |
| 定格出力電力 | 2.0kVA | |
| 使用周囲温度 | －20～50℃（結露なきこと） | |
| 外形寸法（W×H×D） | 706mm × 407mm × 214mm | |
| 質量 | 29㎏（取付板込） | |
| 設置場所 | 屋外 | |
DC/DCコンバータ
| 形式 | HQJB-D20R-A1 |
|---|---|
| メーカー名 | Qセルズ |
| 入出力数 | 1入出力 |
| 入出力定格電力（直流） | 充電時 1.5kW 放電時 2.0kW |
| 使用周囲温度 | －20～50℃（結露なきこと） |
| 外形寸法（W×H×D） | 520mm × 407mm × 214mm |
| 質量 | 16kg（取付板込） |
| 設置場所 | 屋外 |
蓄電池ユニット
| 形式 | HQJB-BU56-A1 |
|---|---|
| メーカー名 | Qセルズ |
| 定格入出力電圧 | DC93.6V |
| 内蔵蓄電池 | リチウムイオン電池 |
| 蓄電容量 | 5.6kWh |
| 動作温度範囲 | 0～40℃（結露なきこと） |
| 外形寸法（W×H×D） | 480mm × 610mm × 230mm |
| 質量 | 約68kg |
| 設置場所 | 屋内 |
